負極材料立磨磨粉機HLMX超細立磨牛

負極材料立磨磨粉機HLMX超細立磨 產粉細度達2μm

負極材料立磨磨粉機HLMX超細立磨牛，生產的負極材料的粒度分布好，細度達2μm，設備穩定性好，具有環境保護佳，省電的優勢。

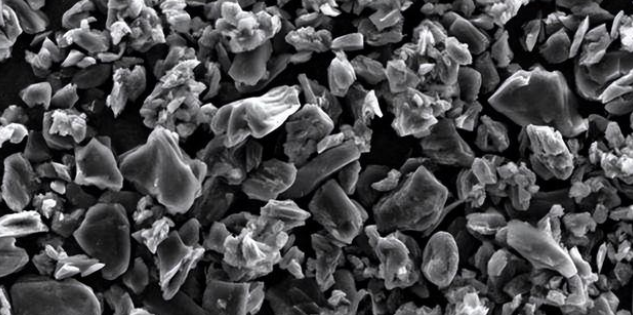

負極材料的粒度分布

負極材料的粒度分布會直接影響電池的制漿工藝以及體積能量密度。在相同的體積填充份數情況下，材料的粒徑越大，粒度分布越寬，漿料的黏度就越小，這有利于提高固含量，減小涂布難度。另外，材料的粒度分布較寬時，體系中的小顆粒能夠填充在大顆粒的空隙中，有助于新增極片的壓實密度，提高電池的體積能量密度。

材料的粒度和粒度分布通常可由激光衍射粒度分析儀和納米顆粒分析儀測出。激光衍射粒度分析儀重要是基于靜態光散射理論工作，即不同粒徑的顆粒對入射光的散射角以及強度不同，重要用于測量微米級別的顆粒體系。納米顆粒分析儀重要是基于動態光散射理論工作的，即納米顆粒更加嚴重的布朗運動不僅影響了散射光的強度，還影響了它的頻率，由此來測定納米粒子的粒度分布。

材料粒度分布的特點參數重要有D50、D10、D90和Dmax，其中D50表示粒度累積分布曲線中累積量為50%時對應的粒度值，可視為材料的平均粒徑。另外，材料粒度分布的寬窄可由K90表示，K90=(D90-D10)/D50,K90越大，分布越寬。

負極材料的粒度重要是由其制備方法決定的。例如，中間相碳微球（CMB）的合成方法為液相烴類在高溫高壓下的熱分解和熱縮聚反應，可通過控制原料的種類、反應時間、溫度和壓力等來調控CMB的粒徑。石墨標準中對其粒徑參數的要求分別為：D50（約20μm）、Dmax（≤70μm）和D10（約10μm），而鈦酸鋰標準中要求的D50明顯小于石墨（≤10μm）。

負極材料立磨磨粉機HLMX超細立磨是一款可生產細度達2μm的負極材料粉體的立磨磨粉機，如果您有石墨負極材料磨粉機械設備的需求，請電詢我司。
